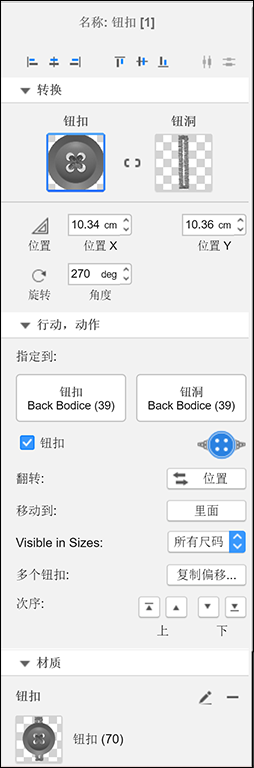

配置钮扣和钮洞

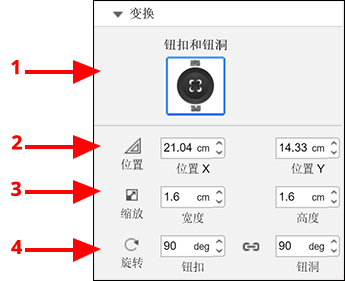

1

钮扣和钮洞缩略图。

2

钮扣和钮洞的 X 和 Y 坐标。可通过键入所需的 X 和 Y 坐标来更改位置。注意：也可直接在 2D 或 3D 窗口中拖动对象来更改位置。

3

钮洞的尺寸。可通过输入所需的宽度或高度来更改尺寸。更改高度后，宽度会按照比例自动更改，反之亦然。

4

钮扣和钮洞的角度。可通过输入所需的角度值来更改旋转角度。

• 如果显示，则表示钮扣和钮洞为动态联结，旋转钮扣时钮洞也会发生旋转，反之亦然。

• 单击删除联结。

• 单击恢复联结。

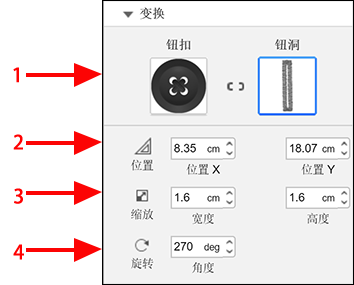

1

单击钮扣或钮洞的缩略图选择要配置的部分。所选部分将以蓝色轮廓突出显示。

如果钮扣和钮洞为动态联结，则移动钮扣时，与之对应的钮洞也会移动，以按住与钮扣的初始距离。

• 默认情况下，钮扣和钮洞不是动态联结的，此时显示。

• 单击联结钮扣和钮洞。如果建立了动态联结，则显示。

• 如要删除联结，请单击。

2

所选对象的 X 和 Y 坐标。可通过键入所需的 X 和 Y 坐标来更改位置。注意：也可直接在 2D 或 3D 窗口中拖动对象来更改位置。

3

仅在选中钮洞时显示。可通过输入所需的宽度或高度来更改尺寸。更改高度后，宽度会按照比例自动更改，反之亦然。

4

选中对象的角度。可通过输入所需的角度值来更改旋转角度。

• 如果显示，则表示钮扣和钮洞为动态联结，旋转钮扣时钮洞也会发生旋转，反之亦然。

• 单击删除联结。

• 单击恢复联结。

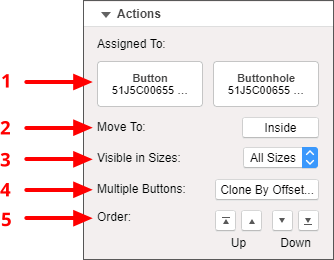

1

显示钮扣和钮洞被指定到的裁片。将鼠标悬停在一个方框上，显示以下图标：。

单击断开部件与裁片的连接。然后执行以下其中一项操作：

• 在 2D 窗口中，单击已断开连接的部件所要放置的位置。

• 按 Esc 将两个部件指定到其余未选部件所在的位置。

2

单击里面 (Inside) 可将钮扣和钮洞移动到裁片的里面。如果钮扣和钮洞位于里面，则单击外面 (Outside) 可将其移动到裁片的外面。

3

默认显示所有尺码的钮扣和钮洞。如要更改：

1. 单击，显示可用尺码菜单。如下所示：



2. 选择要显示的钮扣和钮洞尺码。

4

可通过复制偏移快速准确地添加已放置好的钮扣和钮洞的多个副本。

如要添加多个副本：

1. 单击复制偏移 (Clone by Offset)，显示以下对话框。



2. 输入所需的值：

   1. X，设置与复制项目的水平距离

   2. Y，设置与复制项目的垂直距离

   3. 副本 (Copies)，设置所需副本的数量

3. 单击应用 (Apply)，将显示复制的钮扣。

   如要查看示例，请单击此处。

5

设置对象的图层次序。

• 单击将对象置于顶层。

• 单击将对象上移一个图层。

• 单击将对象置于底层。

• 单击将对象下移一个图层。

1

显示钮扣和钮洞被指定到的裁片。将鼠标悬停在一个方框上，显示以下图标：。

单击断开部件与裁片的连接。然后执行以下其中一项操作：

• 在 2D 窗口中，单击已断开连接的部件所要放置的位置。

• 按 Esc 将两个部件指定到其余未选部件所在的位置。

2

根据所需的钮扣显示方式选择或取消选择扣上 (Buttoned)。

3

单击位置 (Position) 使钮扣和钮洞交换位置。

4

单击里面 (Inside) 可将钮扣和钮洞移动到裁片的里面。如果钮扣和钮洞位于里面，则单击外面 (Outside) 可将其移动到裁片的外面。

5

默认显示所有尺码的钮扣和钮洞。如要更改：

1. 单击，显示可用尺码菜单。如下所示：



2. 选择要显示的钮扣和钮洞尺码。

6

可通过复制偏移快速准确地添加已放置好的钮扣和钮洞的多个副本。

如要添加多个副本：

1. 单击复制偏移 (Clone by Offset)，显示以下对话框。



2. 输入所需的值：

   1. X，设置与复制项目的水平距离

   2. Y，设置与复制项目的垂直距离

   3. 副本 (Copies)，设置所需副本的数量

3. 单击应用 (Apply)，将显示复制的钮扣。

   如要查看示例，请单击此处。

7

设置对象的图层次序。

• 单击将对象置于顶层。

• 单击将对象上移一个图层。

• 单击将对象置于底层。

• 单击将对象下移一个图层。
